Straalcabines
Straalcabines worden gebruikt voor het ontroesten, ontlakken, reinigen, opruwen en afwerken van onderdelen in metaal en kunststof.
De keuze van de juiste straalcabine hangt af van het materiaal, de afmetingen van het werkstuk, de vervuiling en het gewenste eindresultaat.
Equa biedt twee types straalcabines:
Injectorstraalcabines zijn ideaal voor het nauwkeurig stralen van kleinere onderdelen en lichte tot middelzware toepassingen.
Drukstraalcabines zijn geschikt voor grotere onderdelen en intensief straalwerk. Dankzij de hogere straalsnelheid worden roest, verf en hardnekkige vervuiling snel en efficiënt verwijderd.
Injectorstraalcabines
Een injectorstraalcabine is ideaal voor het nauwkeurig stralen van kleine tot middelgrote onderdelen. Dankzij het Venturi-principe wordt het straalmiddel in het straalpistool aangezogen met behulp van perslucht. Hierdoor kunnen roest, verf, oxidatie en andere verontreinigingen gecontroleerd en efficiënt worden verwijderd, terwijl het oppervlak perfect wordt voorbereid voor een volgende bewerking.
Tijdens het straalproces wordt het gebruikte straalgrit opgevangen onder de straalcabine. Het geïntegreerde ontstoffingssysteem scheidt stof en vuil van het straalmiddel, waarna het gereinigde straalgrit opnieuw naar het straalpistool wordt gevoerd. Dit zorgt voor een efficiënt straalproces, een lager verbruik van straalmiddel en lagere gebruikskosten.
Een injectorstraalcabine is de ideale keuze voor lichte tot middelzware straalwerkzaamheden waarbij nauwkeurigheid, een laag luchtverbruik en een constante straalkwaliteit belangrijk zijn.
Toepassingen
Ontroesten, ontbramen, reinigen, opruwen, matteren en satineren van kleine tot middelgrote onderdelen.
Voordelen
Hoge precisie, laag luchtverbruik, lage investering en continu hergebruik van straalmiddel.
Stofafscheidingssysteem
Automatisch ontstoffingssysteem dat bestaat uit een afzuiginstallatie met filterpatronen, geïntegreerd in de straalcabine.
Injectorstraalcabines | Type 1000S | Type 1250S | Type 1500S |
|---|---|---|---|
Inwendige afmetingen (nuttig) | 995 × 645 × 705 | 1235 × 765 × 810 | 1490 × 1130 × 1030 |
Uitwendige afmetingen (over-all) | 1070 × 1100 × 2200 | 1300 × 1125 × 2195 | 1600 × 1700 × 2480 |
Maximaal beladingsgewicht (kg) | 150 | 250 | 500 |
Gewicht van de machine (kg) | 200 | 270 | 620 |
Netspanning | 230 V 50 Hz 1 Ph | 230 V 50 Hz 1 Ph | 230 V 50 Hz 1 Ph |
Materiaal | Staal | Staal | Staal |
Opties | |||

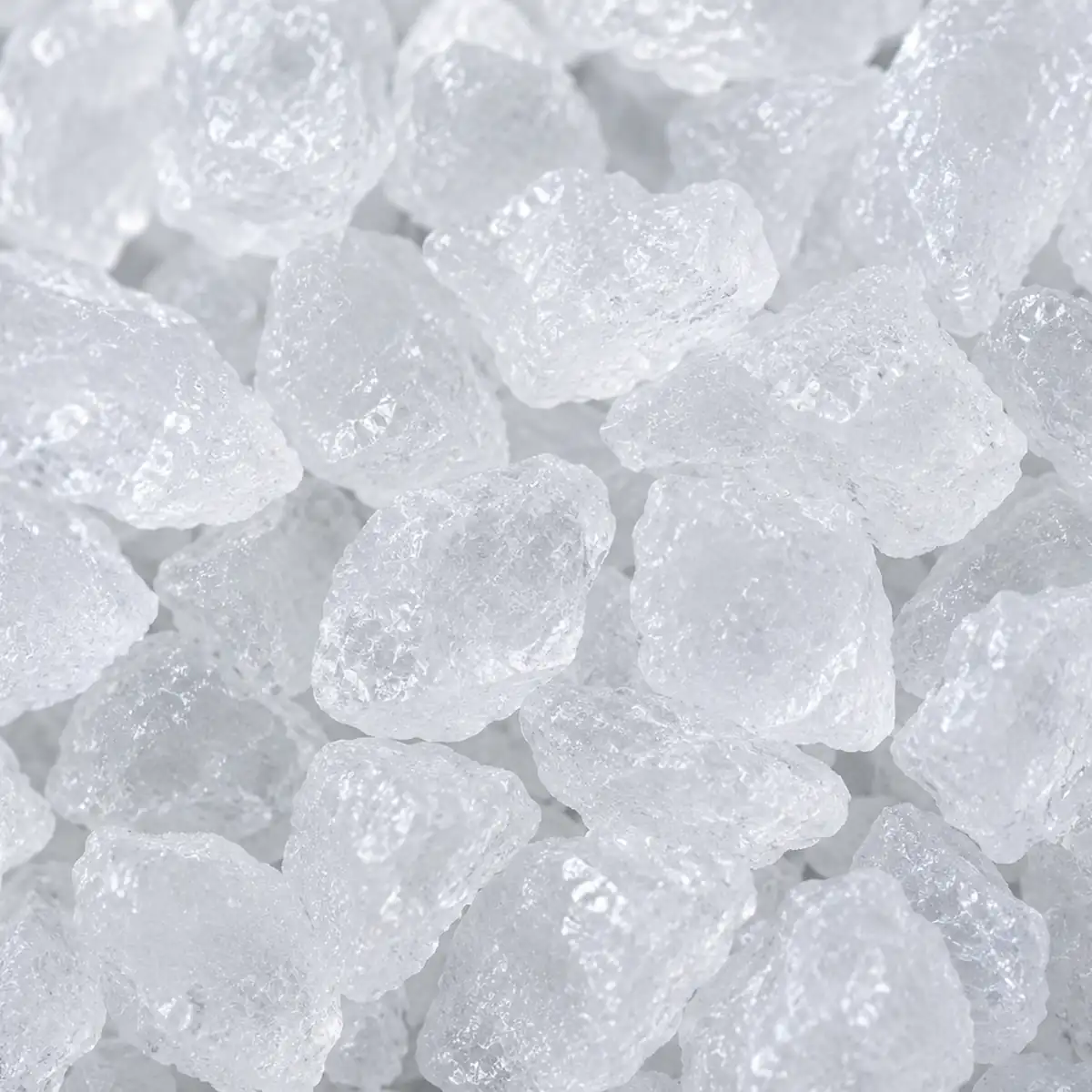

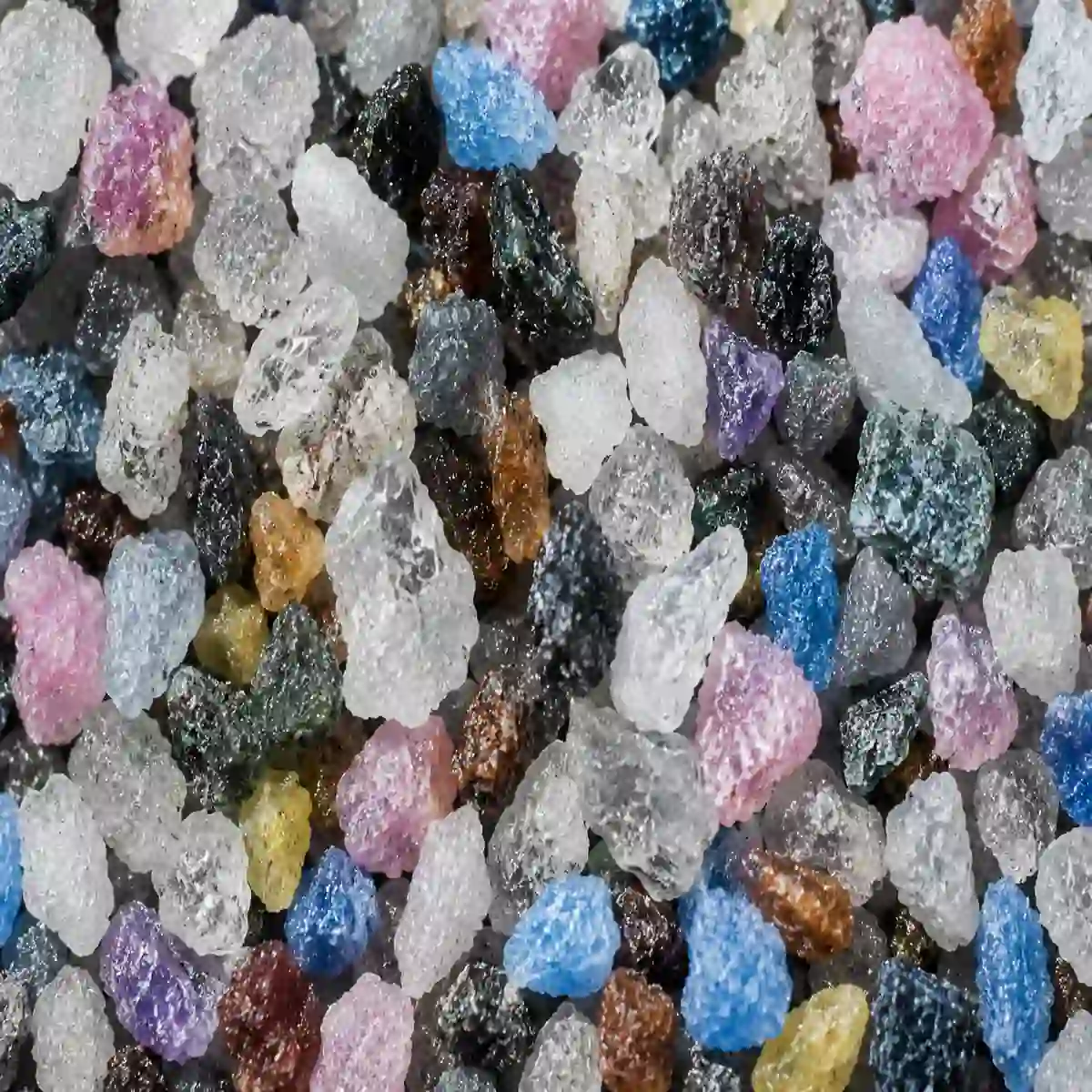

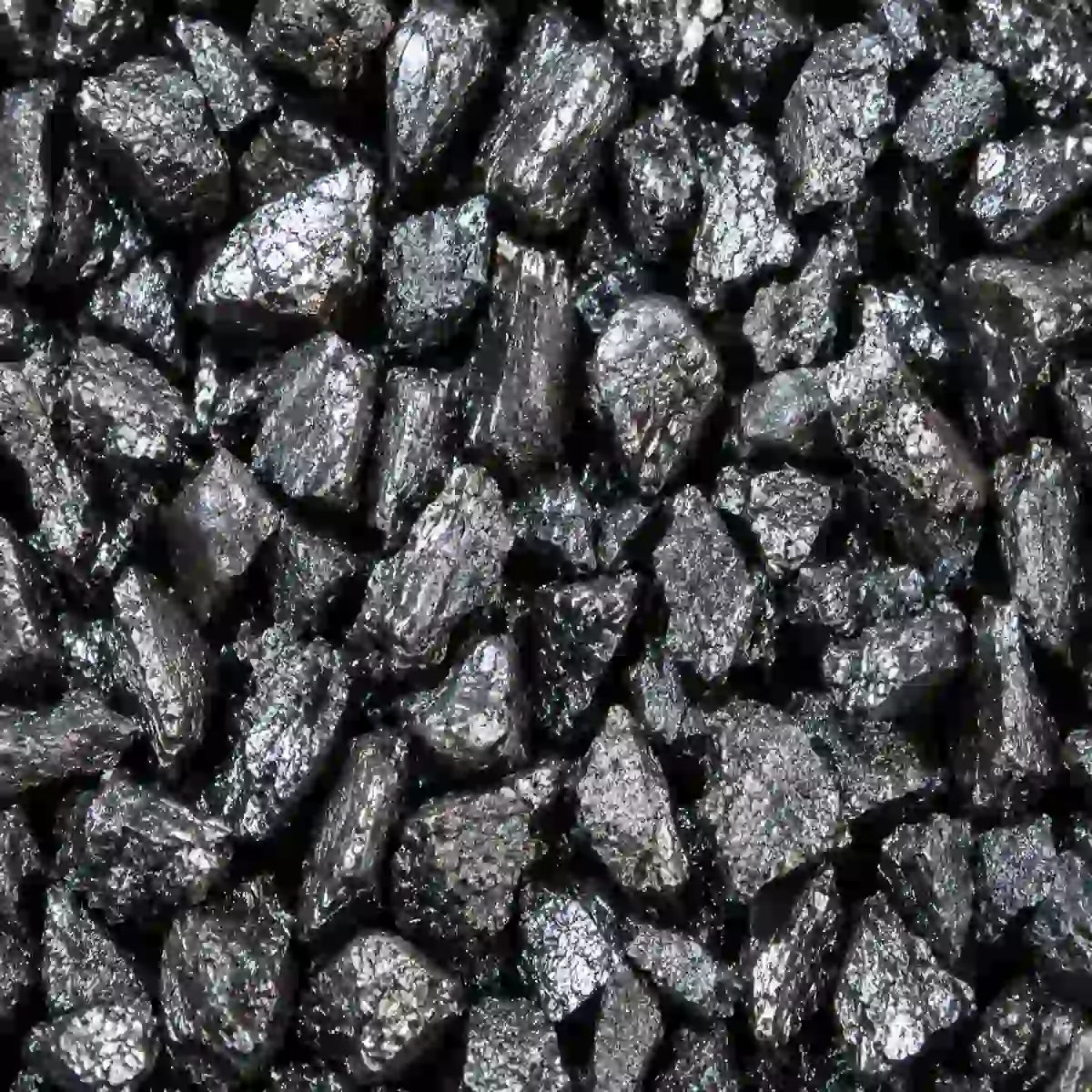

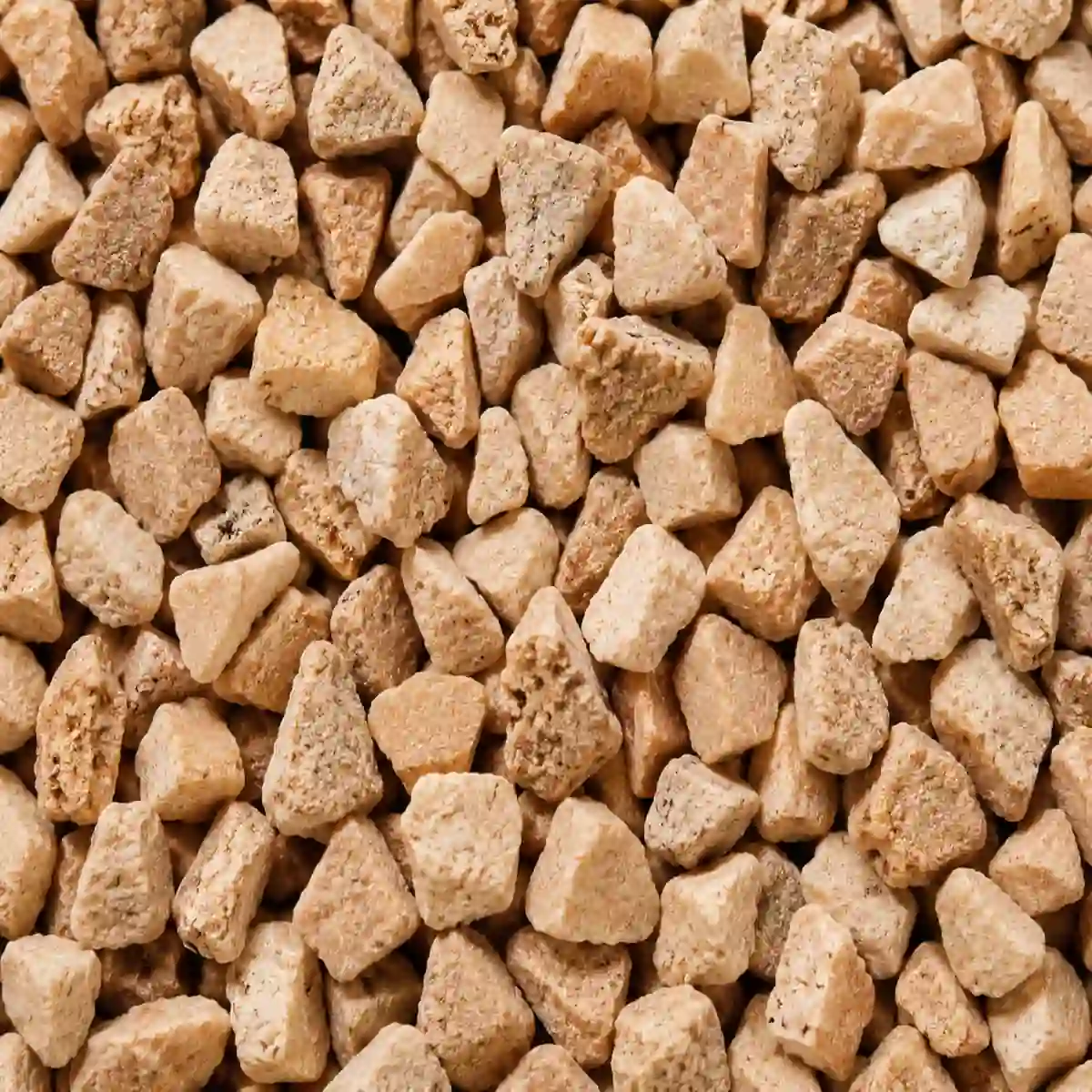

Straalmiddelen
Ontdek ons assortiment hoogwaardige straalmiddelen voor injectorstraalcabines.
Kies het juiste straalmiddel voor een optimaal straalresultaat.
Drukstraalcabines
Drukstralen is de meest efficiënte methode voor het stralen van grote, zware of sterk vervuilde onderdelen. Bij een drukstraalcabine wordt het straalmiddel opgeslagen in een drukvat, waar het onder dezelfde druk als de perslucht wordt gebracht. Vervolgens wordt het straalmiddel via een straalslang met hoge snelheid naar het straalpistool geleid.
Door deze techniek bereikt het straalmiddel een aanzienlijk hogere snelheid dan bij een injectorstraalcabine, waardoor oude verflagen, corrosie, walshuid en hardnekkige vervuiling veel sneller en effectiever worden verwijderd. Afhankelijk van de toepassing ligt de straalsnelheid 5 tot 10 keer hoger dan bij injectorstralen. Hierdoor zijn drukstraalcabines ideaal voor intensief industrieel gebruik, een hoge productiecapaciteit en een constante oppervlaktekwaliteit.
Toepassingen
Vaste verflagen, poedercoating, hardnekkige vervuiling en roest.
Voordelen
Veel sneller en krachtiger stralen.
Geschikt voor zware industriële toepassingen.
Stofafscheidingssysteem
Automatisch ontstoffingssysteem dat bestaat uit een afzuiginstallatie met filterpatronen, geïntegreerd in de straalcabine.
Drukstraalcabines | Type 1250P | Type 1500P | Type 2200P |
|---|---|---|---|
Inwendige afmetingen (nuttig) | 1245 × 880 × 905 | 1490 × 1100 × 1030 | 2200 × 1400 × 1200 |
Uitwendige afmetingen (over-all) | 1360 × 1580 × 2415 | 1620 × 1800 × 2480 | 2900 × 2000 × 2715 |
Maximaal beladingsgewicht (kg) | 250 | 500 | 500 |
Gewicht van de machine (kg) | 630 | 800 | 1225 |
Netspanning | 230 V 50 Hz 1 Ph | 230 V 50 Hz 1 Ph | 3 × 400 V 50 Hz |
Materiaal | Staal | Staal | Staal |
Opties | |||
Straalmiddelen
Ontdek ons assortiment hoogwaardige straalmiddelen voor drukstraalcabines.
Kies het juiste straalmiddel voor een optimaal straalresultaat.
Opties
Handbediende draaitafel (wegneembaar)
Voor het behandelen van zware onderdelen kan een wegneembare handbediende draaitafel het straalproces aanzienlijk vereenvoudigen. De draaitafel maakt het mogelijk om werkstukken eenvoudig te positioneren en te roteren tijdens het laden, lossen en stralen.

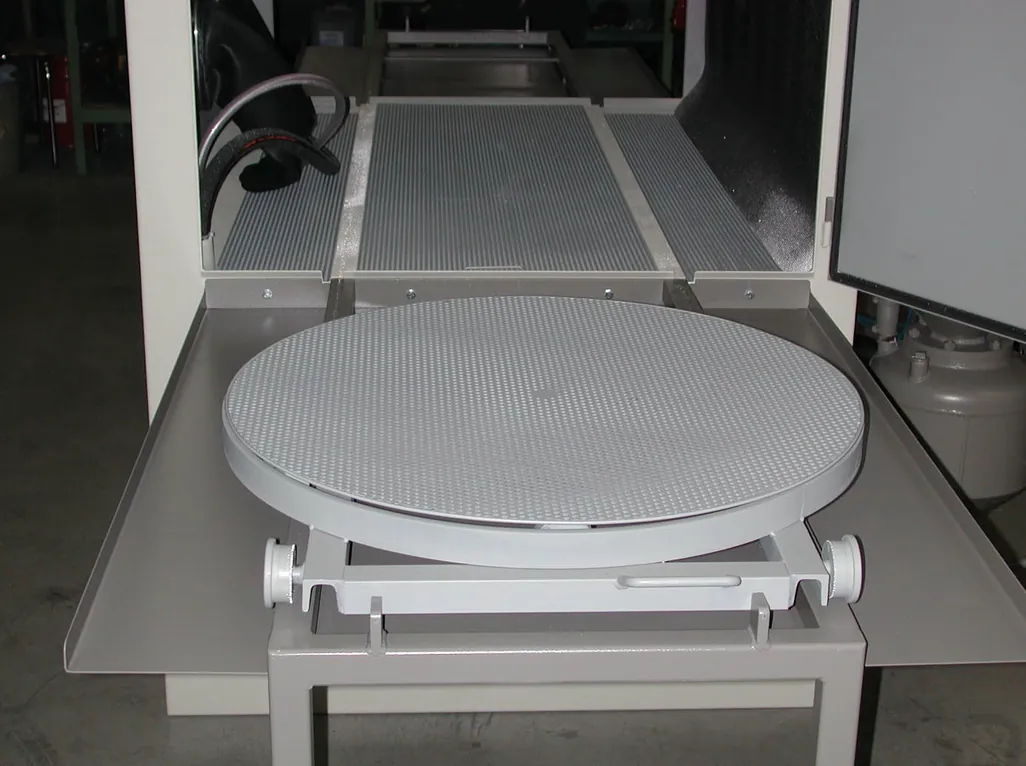

Draaitafel op rail met in-/uitvoertafel
Wanneer zware onderdelen regelmatig behandeld worden, biedt een op rails gemonteerde draaitafel met in-/uitvoertafel een efficiënte oplossing. Hierdoor kunnen werkstukken buiten de cabine worden geladen en gelost, wat de ergonomie verbetert en de stilstand van de installatie beperkt.
De tafel kan zowel links als rechts van de straalcabine worden gemonteerd.

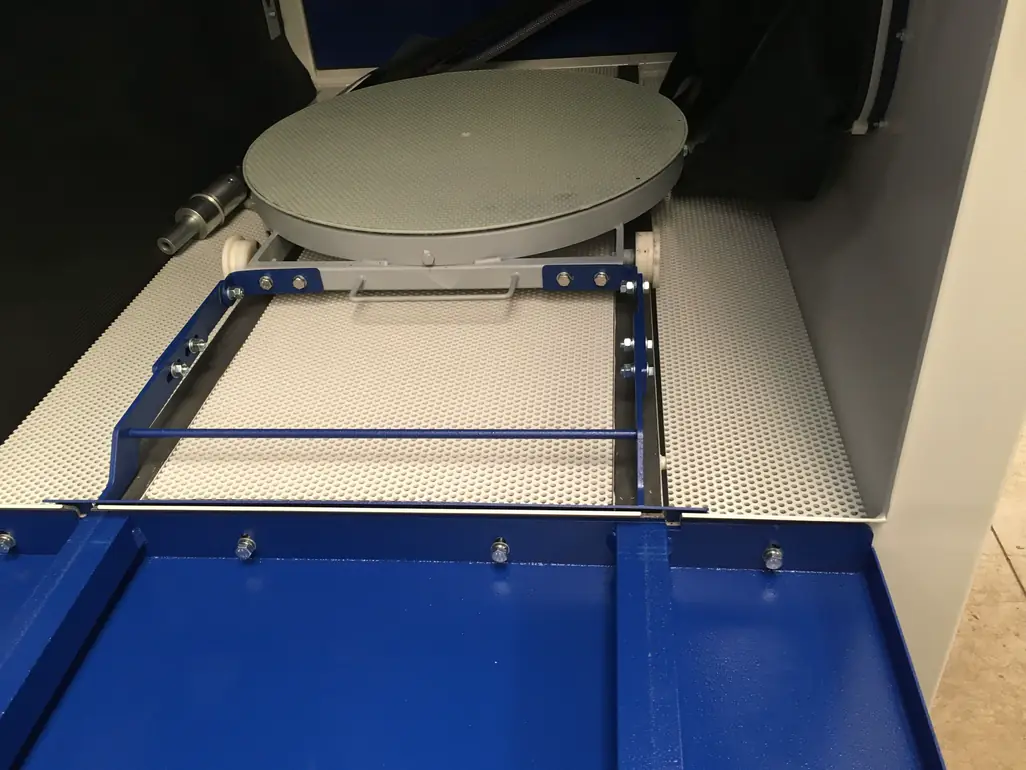

Afdichting raildoorvoer in-/uitvoertafel
Een speciale afdichting voorkomt dat straalmiddel en stof ontsnappen wanneer een in-/uitvoertafel of railsysteem wordt gebruikt. Hierdoor blijft de straalcabine optimaal afgesloten en wordt het straalproces veilig en efficiënt uitgevoerd.

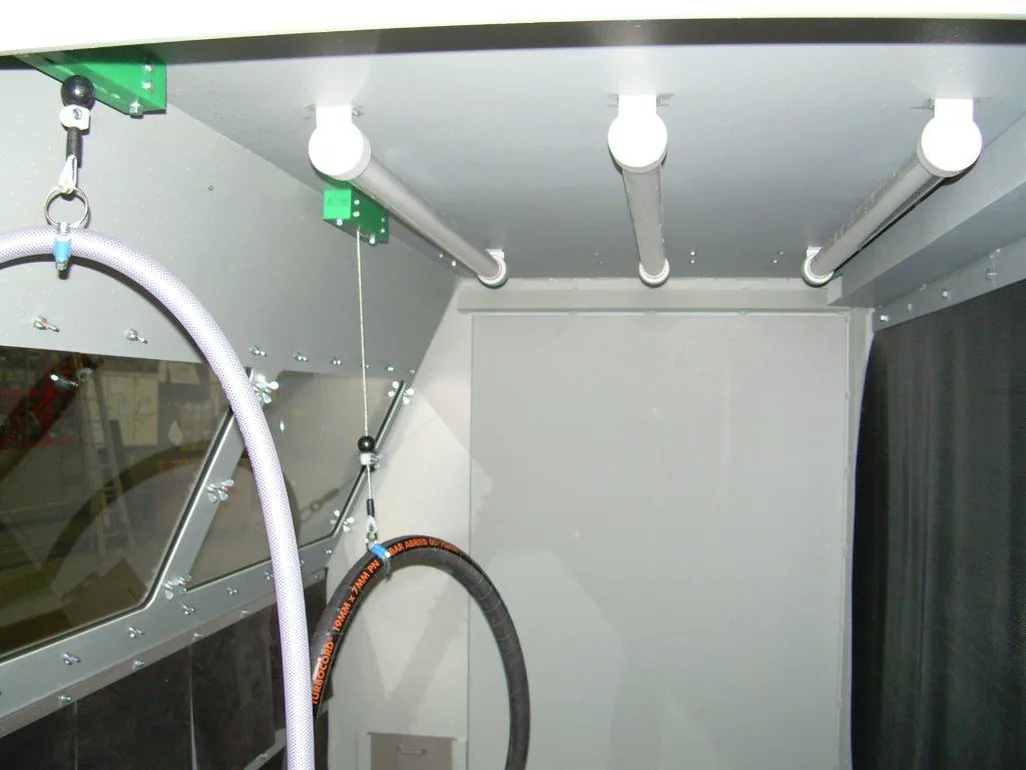

Veerbalancer
De veerbalancer ondersteunt de straalslang tijdens langdurige werkzaamheden en vermindert de fysieke belasting voor de operator. Dit verhoogt het werkcomfort en zorgt voor een nauwkeurigere bediening van het straalpistool.

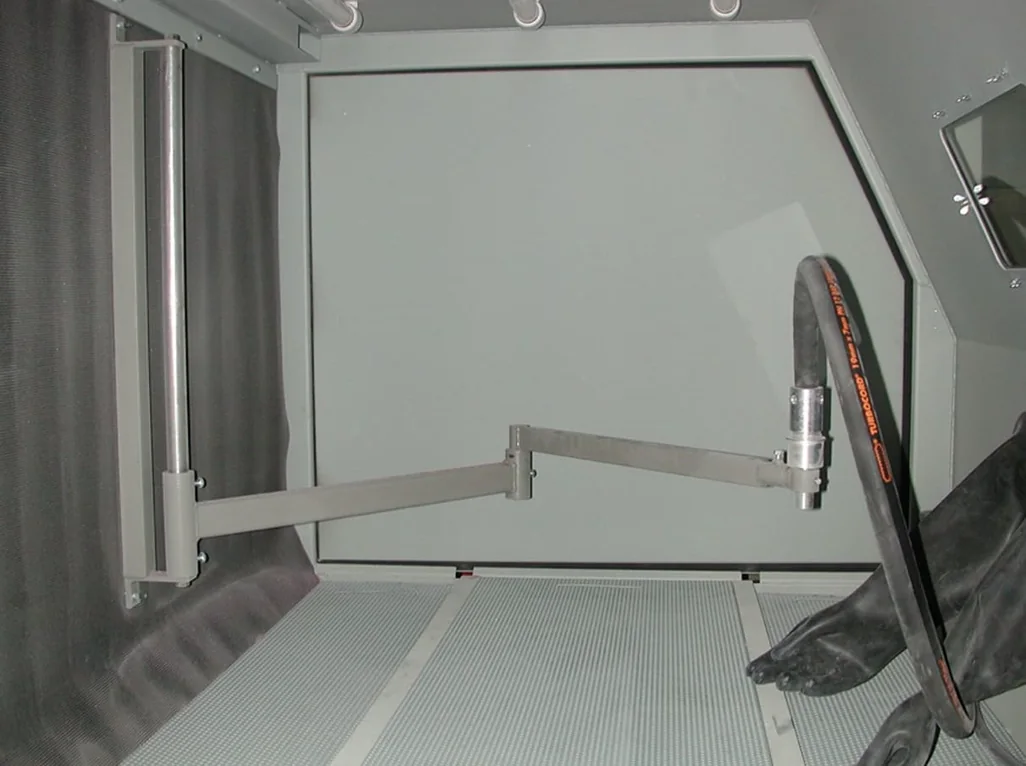

Regelbaar statief voor pistool
Het straalpistool wordt in een verstelbaar statief geplaatst, waardoor beide handen vrij blijven om het werkstuk veilig en nauwkeurig te manipuleren. Dit verhoogt zowel het gebruiksgemak als de ergonomie.
Zijdoorvoer (links of rechts) – 300 × 300 mm
Voor het stralen van lange profielen, buizen en vergelijkbare werkstukken kan de straalcabine worden uitgerust met een stofdichte zijdoorvoer aan de linker- en/of rechterzijde. Indien gewenst kan deze worden gecombineerd met interne en externe rollenbanen voor een vlotte doorvoer van lange onderdelen.
Geluiddemping
Op aanvraag kan de drukgevoede straalcabine worden uitgerust met een uitgebreid geluiddempingssysteem, bestaande uit een demper en geluiddempende nozzles in de ontstoffingsinstallatie. Hierdoor wordt het geluidsniveau aanzienlijk verlaagd en het werkcomfort verhoogd.
Typische geluidsreductie:
- Standaard uitvoering
- Ventilator: 71 dB(A)
- Straalpistool: 84 dB(A)
- Met geluiddemper
- Ventilator: 67 dB(A)
- Straalpistool: 82 dB(A)
- Met geluiddemper en silencer-nozzle
- Ventilator: 67 dB(A)
- Straalpistool: 72 dB(A)
Slot voor drukregelaar
Een afsluitbaar slot op de drukregelaar voorkomt ongewenste wijzigingen aan de ingestelde werkdruk. Zo blijft het straalproces constant en kan alleen bevoegd personeel de instellingen aanpassen.
Magneet en magneethouder
Met een magneethouder kan het straalpistool veilig worden opgeborgen wanneer het niet wordt gebruikt. Hierdoor blijft de werkruimte overzichtelijk en wordt beschadiging van het straalpistool voorkomen.
